Socalcor

Programmation de supervision pour optimisation des flux de carrière

Présentation de l’affaire
Logo Socalcor

SOCALCOR nous a consultés pour l’étude, la modélisation et l’implémentation des algorithmes permettant l’optimisation des flux de la carrière d’EPAGNY. Les objectifs de ce projet ont d’abord été la définition des jeux de paramètres optimaux par rapport à des contextes de production, puis l’optimisation du fonctionnement afin d’atteindre le nominal de l’installation. L’amélioration du paramétrage du processus passait par la connaissance des flux et des capacités de production.

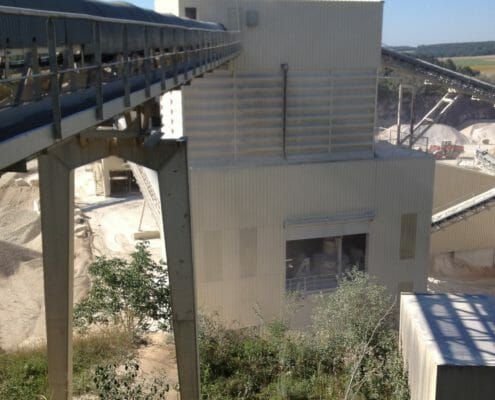

habitation

Le système devait déterminer la faisabilité d’un jeu de décision qui a été pris suivant :

  • les temps de réponse
  • la potentialité
  • la dynamique
  • les contraintes

Nos actions :

  • Mise en place d’un couverture wifi avec supervision sur tablette pc vue
  • Configuration d’un stand de chargement automatique des camions
  • Gestion des recettes avec formule lancement automatique des camions

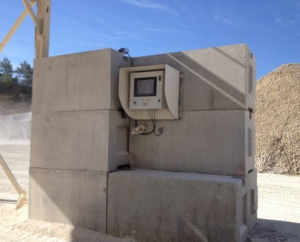

poste de controle extérieur

Phase 1 : identification du procédé

  • La définition des protocoles d’essais dans le cadre de la modélisation du système
  • L’analyse des signaux en retour en fonction des différents essais
  • La modélisation des régulateurs suivant les contraintes connues et énoncées dans le paragraphe précédent
  • L’échantillonnage du régulateur dans l’automate, à l’aide des bibliothèques complexes de notre fourniture
  • La réalisation des tests plateforme pour l’implémentation du PFC en réponse du modèle simulé
  • L’élaboration d’un plan d’action

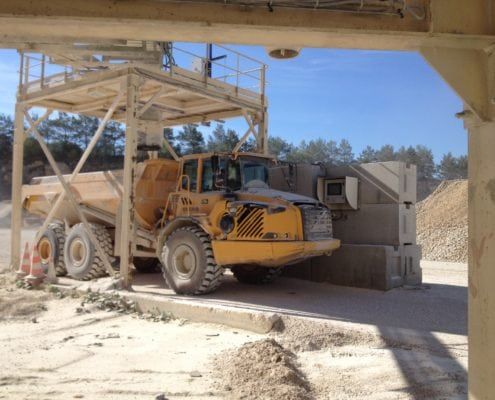

camion

Phase 2 : amélioration du procédé

Modifications des automatismes et de la supervision du site pour prendre en charge l’amélioration du procédé :

  • Basculement du réseau automate FIPWAY vers un réseau MODBUS TCP Fibre Optique
  • Refonte de la supervision actuelle en PC Vue
  • Amélioration du pesage des produits tertiaires
  • Mise en place d’un PC de chargement
  • Mise en œuvre des régulations et améliorations de la productivité
  • Intégration du pesage des produits tertiaires
  • Chargement automatique des clients au travers la tablette PC
  • Appréciation des demandes de déstockage,
  • Gestion des by-pass gravillons tertiaires en fonction des niveaux de trémies
  • Régulation de charge des concasseurs
  • Outils d’aide à la décision de mise en œuvre en rotation des dumpers

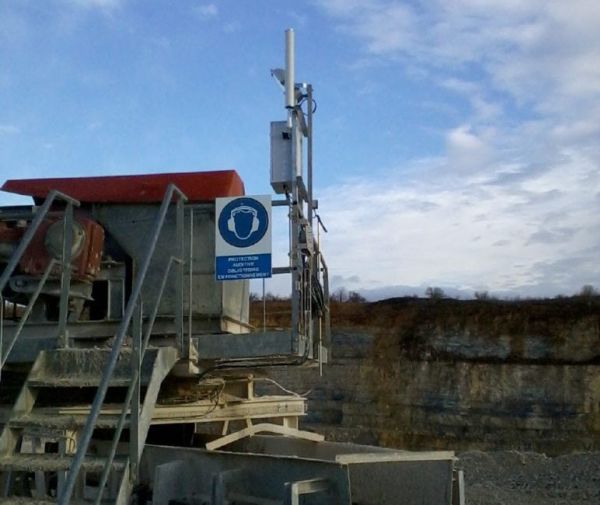

antenne

Tâches réalisées dans ce projet

  • La mise en œuvre de logiciels et matériels de notre fourniture
  • Les études des programmes et des documents existants
  • La rédaction d’une analyse fonctionnelle détaillée lors de l’étude préliminaire
  • L’étude d’identification de l’installation
  • L’assistance à la mise en œuvre des caméras infra-rouge et notamment la validation de la cohérence du matériel vis-à-vis de l’environnement et des objectifs fonctionnels
  • La fourniture du câble fibre optique et des matériels actifs
  • La fourniture, pose et raccordement de la nouvelle supervision de type PCVUE avec la reprise des synoptiques existants
  • La programmation des modifications dans les automates Premium pour la prise en charge des nouveaux capteurs
  • La modification de l’automate passerelle pour la prise en charge de la passerelle Modbus TCP (protocole TCP/IP) plus rapide.
  • La modification de la supervision pour la création de cinq vues spécifiques liés à la régulation prédictive de l’installation
  • La mise en œuvre des modifications sur site
  • La période de tests et de mise en service sur site
  • Les déplacements sur site
  • La formation des personnels exploitant
  • La remise de la documentation

Supervision

électrotechnique

  • Réalisation des relevés de l’installation avant travaux
  • Mise à jour de l’ensemble des plans électriques concernés par les modifications
  • Création d’un plan automate de sécurité RORO 1

Etudes automatismes

  • Analyse fonctionnelle de l’automate sécurité sur le modèle de la Roro 3
  • Création des programmes automates de sécurité RORO 1
  • Mise à jour des programmes automates Premium,
  • Mise à jour de la documentation fonctionnelle et organique.
  • Gestion des clés commutateurs de sécurité

Etudes IHM & Supervision

  • Mise à jour des applications des IHM Roro 1 concernant les remontées :
  1. – d’un défaut d’arrêt d’urgence
  2. – d’un défaut clef de shuntage indisponible
  3. – de l’événement clef de shuntage sur commutateur A
  4. de l’événement clef de shuntage sur commutateur B
  • Mise à jour des CI/CP

Plateforme

  • Plateforme conforme au cahier des charges
  • Validation des sécurités pour l’automate sécurité RORO1
  • Plateforme réalisée dans nos locaux, testée une semaine avant installation sur site
