Délifrance – transformateur HTA/BTA

Travaux transformateur HTA/BTA et TGBT 1250KVa

Présentation de l’affaire
Logo Délifrance

DELIFRANCE Martainville nous a consultés suite à l’installation d’une cellule de froid à la consommation électrique plus importante que le dispositif précédent. Par conséquent, le transformateur HTA fonctionnait au maximum de ses capacités. Nous avons donc recommandé la mise en place d’un transformateur HTA plus puissant.

Suite aux travaux de démantèlement réalisés sur le site DELIFRANCE Marquette, nous avons proposé la reprise du matériel fonctionnel, pour le ré-installer sur le site de Martainville. Cette action offre le double bénéfice d’augmenter la capacité de consommation du site de Martainville, tout en réduisant le reconditionnement du matériel de Marquette avant destruction.

TRAVAUX MIS EN OEUVRE

Électrotechnique

  • Prise du sens de rotation horaire de l’installation existante.
  • Consignation HTA et BTA de l’installation avec vos service technique et rédaction du PV de consignation
  • Mise en place, raccordement d’un groupe électrogène sur le tableau divisionnaire principal de l’usine
  • Vérification absence de tension côté HTA et BTA
  • Décâblage et repérage des câbles du transformateur existant
  • Retrait du transformateur et du TGBT existant

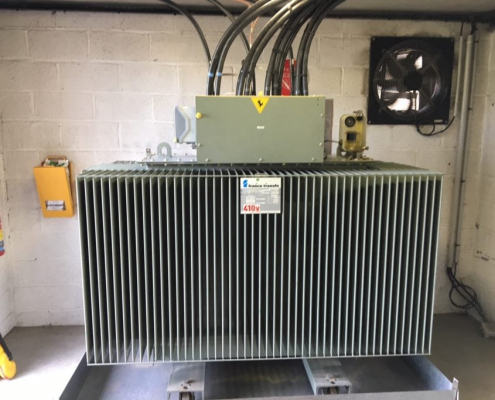

  • Mise en place du nouveau transformateur 1250KVA
  • Remplacement du fusible existant dans la cellule protection transformateur par des fusibles 63A Fourniture d’un jeu de rechange,
  • Câblage de la partie HTA avec les câbles récupérés à Marquette.
  • Câblage de la partie BT.
  • Fourniture, pose et raccordement de la liaison BT transfo : TGBT
  • Mise sous tension et essais en compagnie du labo de ENEDIS.
Armoire de controle

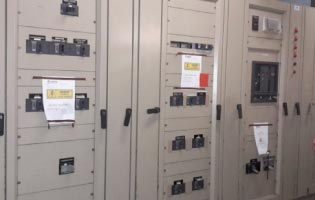

Armoire de controle
Armoire de controle

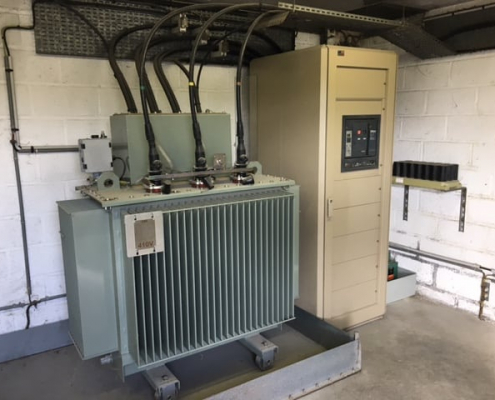

Armoire de controle

Basse Tension

  • Sur site, manutention du TGBT
  • Fourniture, pose et raccordement de la nouvelle liaison basse tension principale
  • Fourniture, pose et raccordement de nouvelles liaisons basse tension secondaires pour raccordement nouveau groupe froid et installation surgélateur
  • Mise à jour du fonctionnement du système de déclenchement Basse Tension du DGPT2,
  • Mise à jour de l’inter verrouillage HTA/BTA
  • Dévoiement de l’alimentation existante et raccordement dans nouveau TGBT
  • Câblage du TD général usine, des terres existantes et du DGPT2
  • Déplacement du panneau de comptage EDF
  • Fourniture, pose et raccordement de TC de mesures et de son nouveau câblage
  • Déconsignation HTA/BTA et signature du PV de levée de consignation
  • Vérification du sens horaire de rotation des phases
  • Décâblage du groupe électrogène
  • Mise en service des anciennes installations
  • Mise en service de la nouvelle installation
  • Remise du Dossier d’Ouvrage Exécuté
