Dassault Aviation

Superviseur de la ligne usinage
de petites pièces en aluminium

Présentation de l’affaire

Logo dassault aviation

DASSAULT AVIATION nous a consultés afin de mettre en place une interface homme machine de type supervision dans le cadre de la création de la ligne d’usinage UPPA (usinage de petites pièces en aluminium). Notre prestation concernait le développement des passerelles de communication et de l’imagerie liées à l’ordonnancement des opérations techniques vers les cellules d’usinage.

Le développement de la supervision du poste de la ligne d’usinage fut réalisé sous PV Vue. L’ensemble des vues a été développé de manière à ne pas perturber les utilisateurs. Nous avons respecté la disposition et le style des pages d’origines de chaque donnée récupérée. La navigation et la visualisation intuitive des éléments par des codes couleurs appropriés permettent de prendre connaissance rapidement des OF.

Fourniture d’une licence SCADA Station, en mode SV_75_RUN : Runtime autorisant un nombre de 75 variables externes.

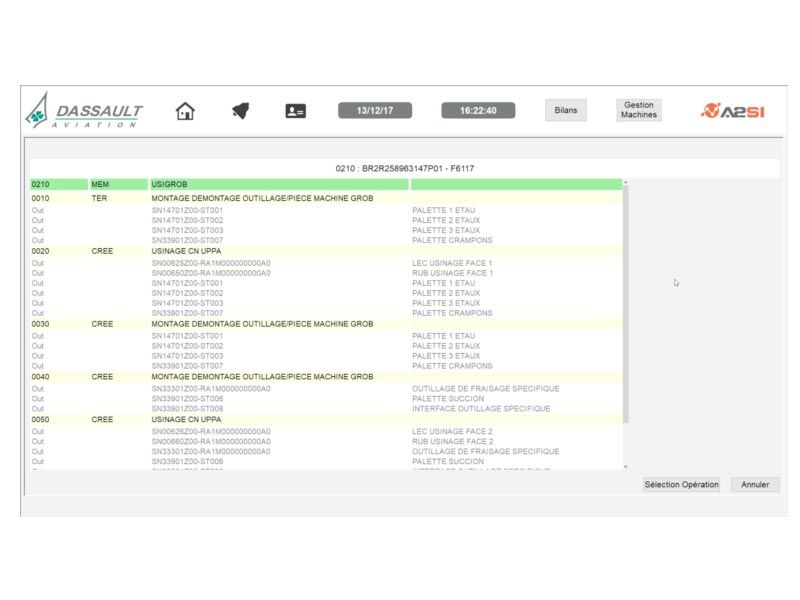

AFFICHAGE SOUS FORME DE GRILLE

Fenetre logiciel A2SI

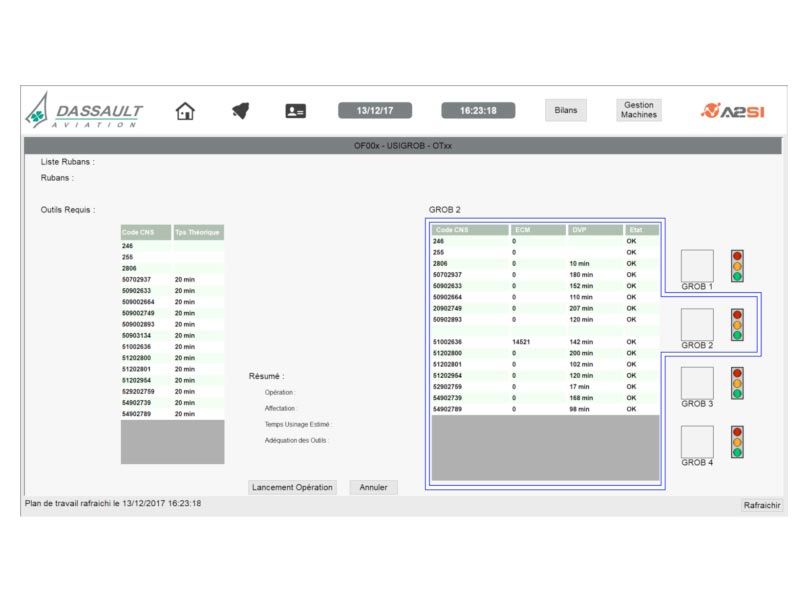

AFFICHAGE DU RÉSULTAT

Fenetre logiciel a2si

Travaux mis en oeuvre

SALLE DE CONTRÔLE

Analyse fonctionnelle détaillant l’ensemble des fonctionnalités du poste de supervision de la ligne d’usinage d’aluminium mis en œuvre :

  • L’affichage du plan de travail,
  • La consultation de l’OF,
  • La consultation des outils magasin et de leurs informations,
  • La sélection de l’OF, de l’OT,
  • La validation d’un lancement d’opération,
  • Le mode dégradé.Mise en communication de la supervision PC Vue avec les équipements communicants sur le réseau :
  • Le protocole implémenté est le http (web service) pour la consultation de la DDL, de OGA et USIGROBE
  • Le protocole FTP pour le transfert de fichier entre le PC, le serveur USIGROB, et UPPA.

Dans le but de :

  • Récupérer depuis l’ERP de l’usine le plan de travail « usinage des petites pièces Aluminium » et l’afficher sur un écran informatique.
  • Consulter les ordres de fabrication ainsi que les listes d’outils permettant de réaliser les usinages.
  • Examiner la liste des outils en magasin pour en connaitre leur durée de vie avant lancement usinage.
  • Valider les opérations techniques à envoyer aux cellules d’usinage et, à défaut, affecter manuellement ces opérations.
  • Descendre les données numériques vers les machines pour usinage.
