Conception de la salle de supervision
chaufferie de Creil

Présentation de l’affaire

Logo Dalkia

Dalkia nous a consultés pour la création d’une supervision de la chaufferie des installations de la Cavée de Senlis à Creil dont DALKIA a la délégation en termes d’exploitation et de maintenance. Notre offre comprenait le développement de la supervision sous PCvue V11.2.

Les équipements sont symbolisés de manière synthétique et représentative. La navigation et la visualisation intuitive des éléments par des codes couleurs appropriés permettent de prendre connaissance rapidement de l’état de l’installation.

Cette affaire répond en tout point au cahier des charges référencé. Nous avons mis à profit notre expérience en termes de supervision et de contrôle commande, notamment grâce à une réalisation concrète pour DALKIA dans le cadre de la supervision du réseau de chauffe de la ville de Roubaix. Nous avons également mis à profit notre expérience des échanges avec le CRT que nous avons mis en œuvre pour le réseau de chauffe de Louviers.

LES GRANDES ÉTAPES

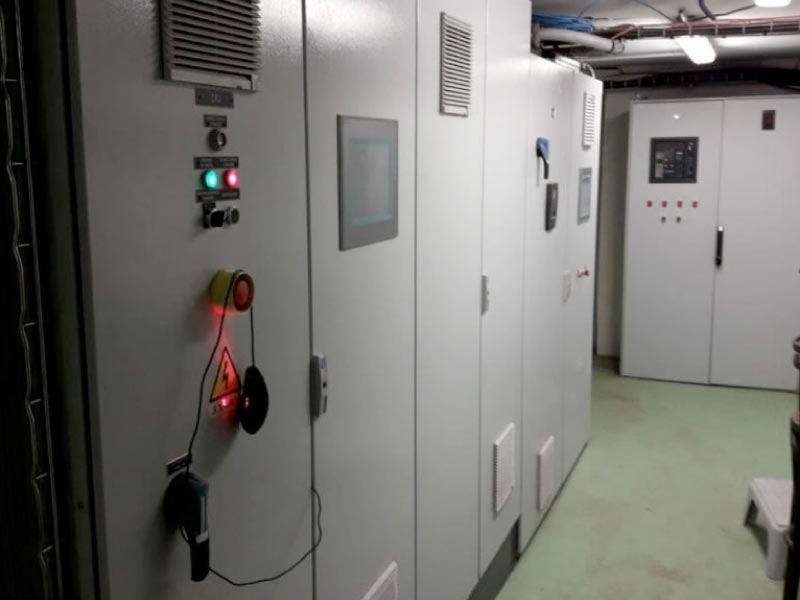

Local technique
  • Spécification des règles ergonomiques de conduite
  • Dossier d’installation système
  • Création de la base de donnée de supervision
  • Développement de l’imagerie
  • Gestion des profils utilisateurs
  • Gestion des alarmes et des historiques centralisées
  • Bilan, reporting, mise en œuvre des rapports consolidées
  • Envoi au CRT
  • Supervision à distance
  • Installations électriques

TRAVAUX MIS EN OEUVRE

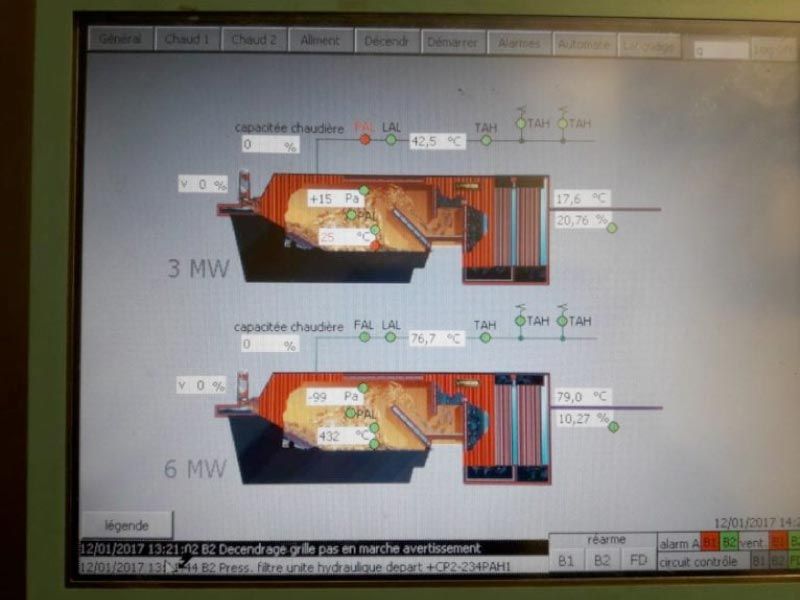

Écran de contrôle
  • 1 vue synoptique générale décrivant l’état des installations de manière globale (les chaudières gaz, les cogénérations, les terrao terms)
  • 1 synoptique générale électricité basée sur le schéma unifilaire MT
  • Une vue courbes, permettant de visualiser les courbes en temps réel et les courbes enregistrées, incluant la fonction export vers Excel
  • Une vue d’alarme, permettant de filtrer, acquitter et d’inhiber les alarmes, les vues intégrant les pupitres opérateurs
  • Les vues de conduites directement issues des vues des IHM Schneider. Ces vues sont intégrées dans l’application sans ouverture d’un explorateur internet, par un active X. Une vue sera intégrée par page.
  • Les vues de conduites directement issues des vues des IHM Siemens. Ces vues sont intégrées dans l’application sans ouverture d’un explorateur internet, par un active X. Une vue sera intégrée par page.
  • 1 vue spécifique client WEB à destination du client final, regroupant les informations synthétiques.
